Electroplating liquid filter

ระหว่างชุบงาน อาจเกิดปัญหางานที่ชุบออกมาไม่สวยตามคาดหวัง ทั้งที่กระบวนการดําเนินการโดนควบคุมอยู่ในสถานการที่ปกติ งานไม่เรียบ มีรอยจุด งานที่ไม่สวยแบบนี้อาจมีบ่อยๆ งานที่จะชุบไม่ได้ จัดการเรียบร้อยก่อนชุบ สิ่งสกปรกที่ติดมากับงาน และตะกอนที่เกิดจากปฏิกิริยาทางเคมีก็มีผลกระทบกับการชุบด้วย เช่นระหว่างการชุบนิเกิล จะมีเม็ดนิเกิลเกิดมาที่หลีกเลี่ยงไม่ได้ ต้องกําจัดทันที อีกอย่างน้ำยาชุบที่ใช้ต่อเนื่องจะมีขยะและสิ่งสกปรกต่างๆ หากไม่กรองทันทีจะมีผลกระทบต่อการใช้งาน และความคงที่ของน้ํายาชุบเป็นอย่างมาก ทําให้งานชุบไม่เรียบเนียน ปัญหาพวกนี้เป็นปัญหาของโรงชุบ และจะต้องควบคุมอย่างไร เพื่อให้งานชุบสะอาด และเรื่องน้ำยาชุบที่เหลือและกับความสะอาดของน้ำยาชุบ อัตราการจัดการงานชุบ ดังนั้นระหว่างการผลิตงานชุบต้องติดตั้งเครื่องกรองเคมีเพื่อกรองน้ำยา ซึ่งสามารถลดปัญหาเหล่านี้ได้

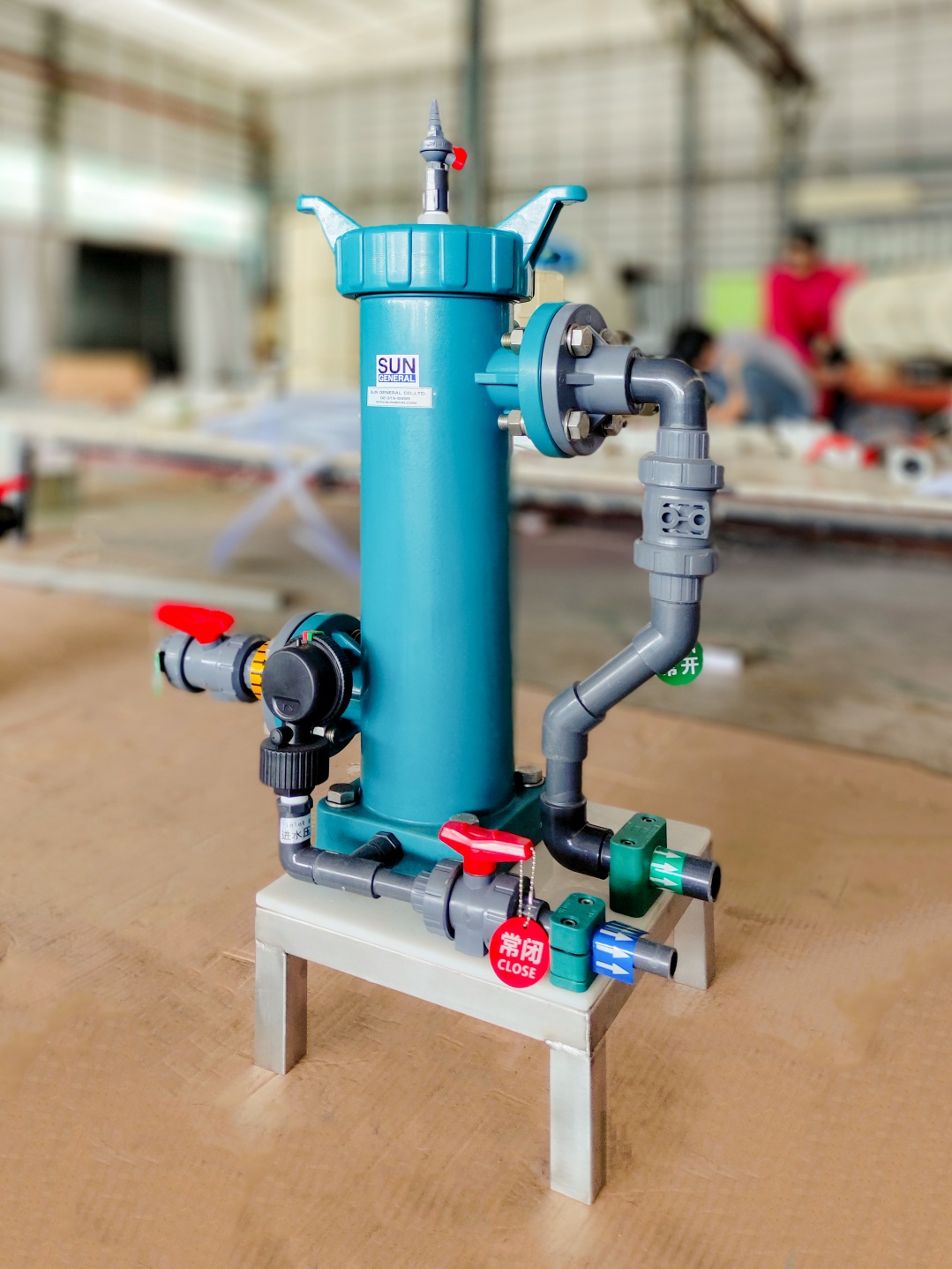

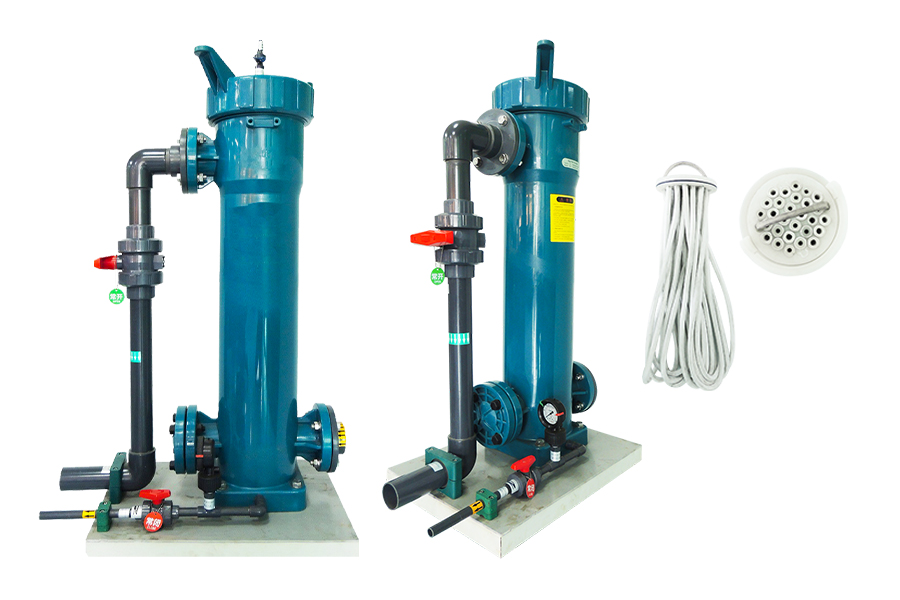

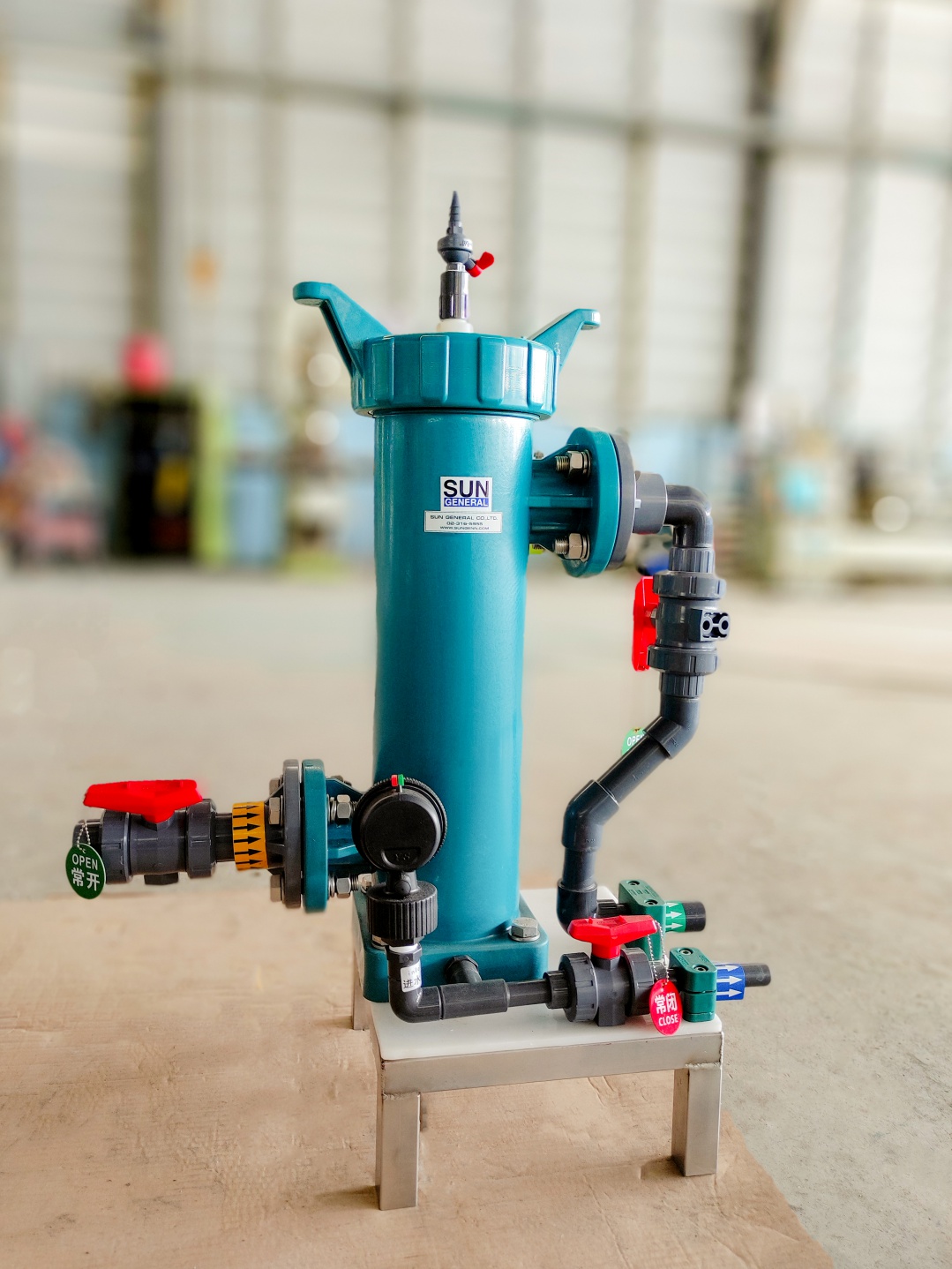

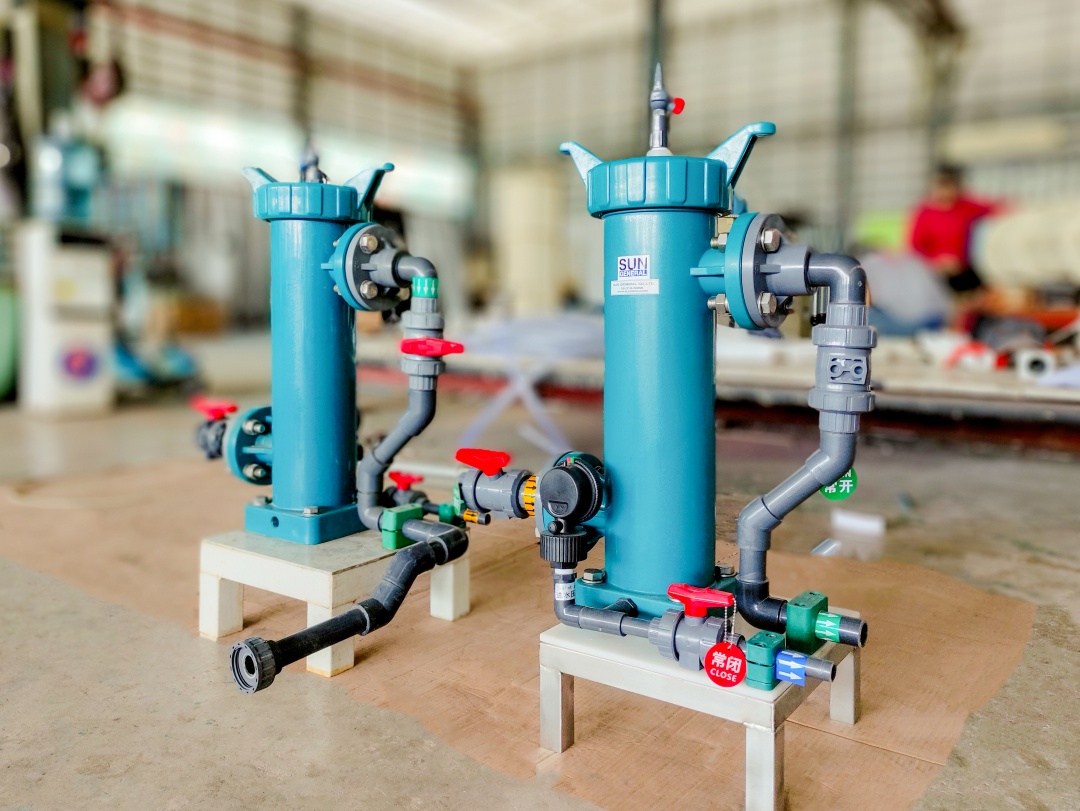

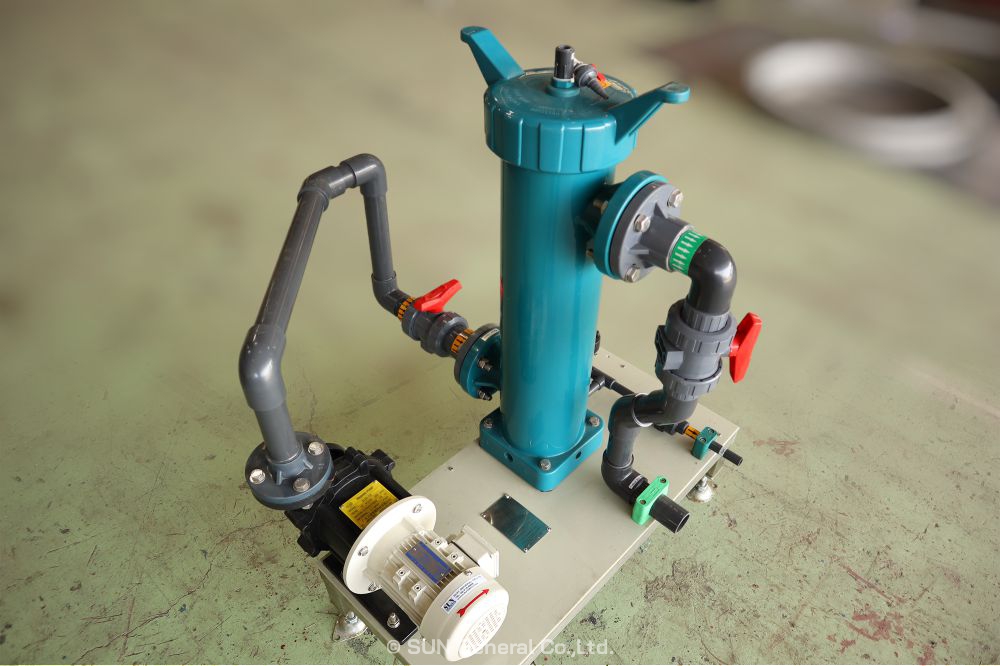

เครื่องกรองนวัตกรรมใหม่

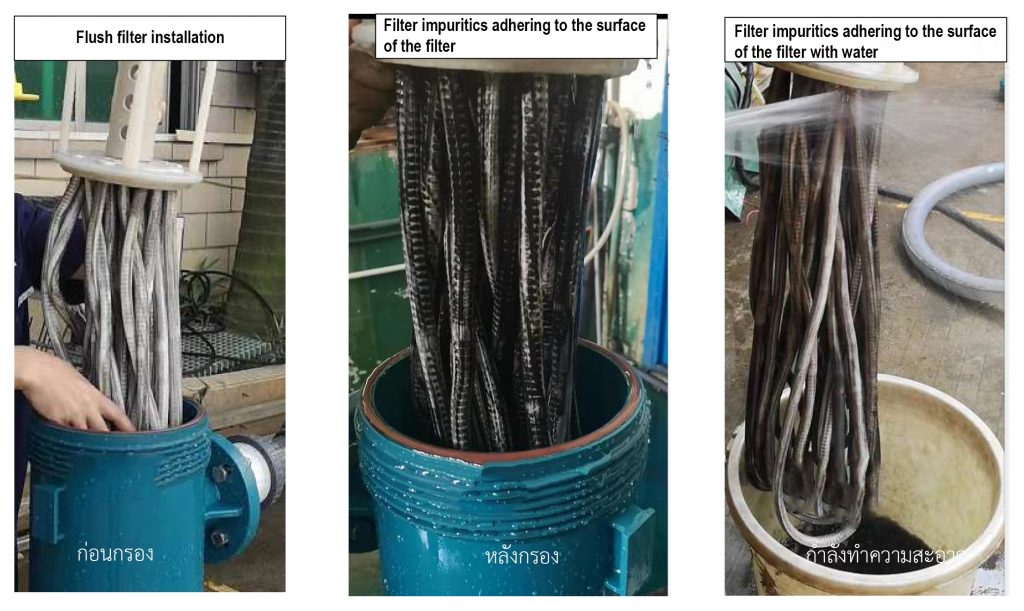

การกรองแบบนวัตกรรม ไส้กรองสามารถล้างและใช้ซ้ำต่อได้
ไส้กรองความละเอียดสูง เส้นผ่านศูนย์กลางมีหลายขนาด : 0.1 um, 0.5 um, 1.0um, 5.0um
ไส้กรองมีขนาดเส้นผ่านศูนย์กลางเฉลี่ยที่แน่นอน สามารถกรองขยะสิ่งสกปรกที่อยู่ในน้ำยาได้อย่างสะอาด
ไส้กรองสามารถล้างและใช้ซ้ำต่อได้ 5 -10 ปี ต้นทุนการเปลี่ยนไส้กรองเป็น 0 บาท
ช่วยประหยัด ค่าใช้จ่ายในการกําจัดขยะ และเป็นมิตรกับสิ่งแวดล้อม

ไส้กรองที่ทำด้วยวัสดุพิเศษ สามารถกรองผงถ่านได้เพิ่มขึ้น 99.99%/ครั้ง ป้องกันและรักษาน้ำยาชุบอย่างมีประสิทธิภาพ

ความแตกต่างผลการกรองระหว่าง ไส้กรองแบบเดิมและไส้กรองแบบใหม่

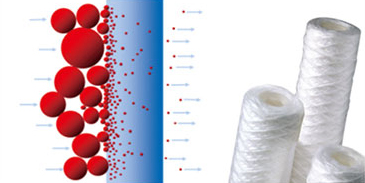

ไส้กรองแบบธรรมดา 5-10 µm

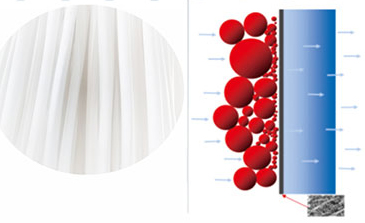

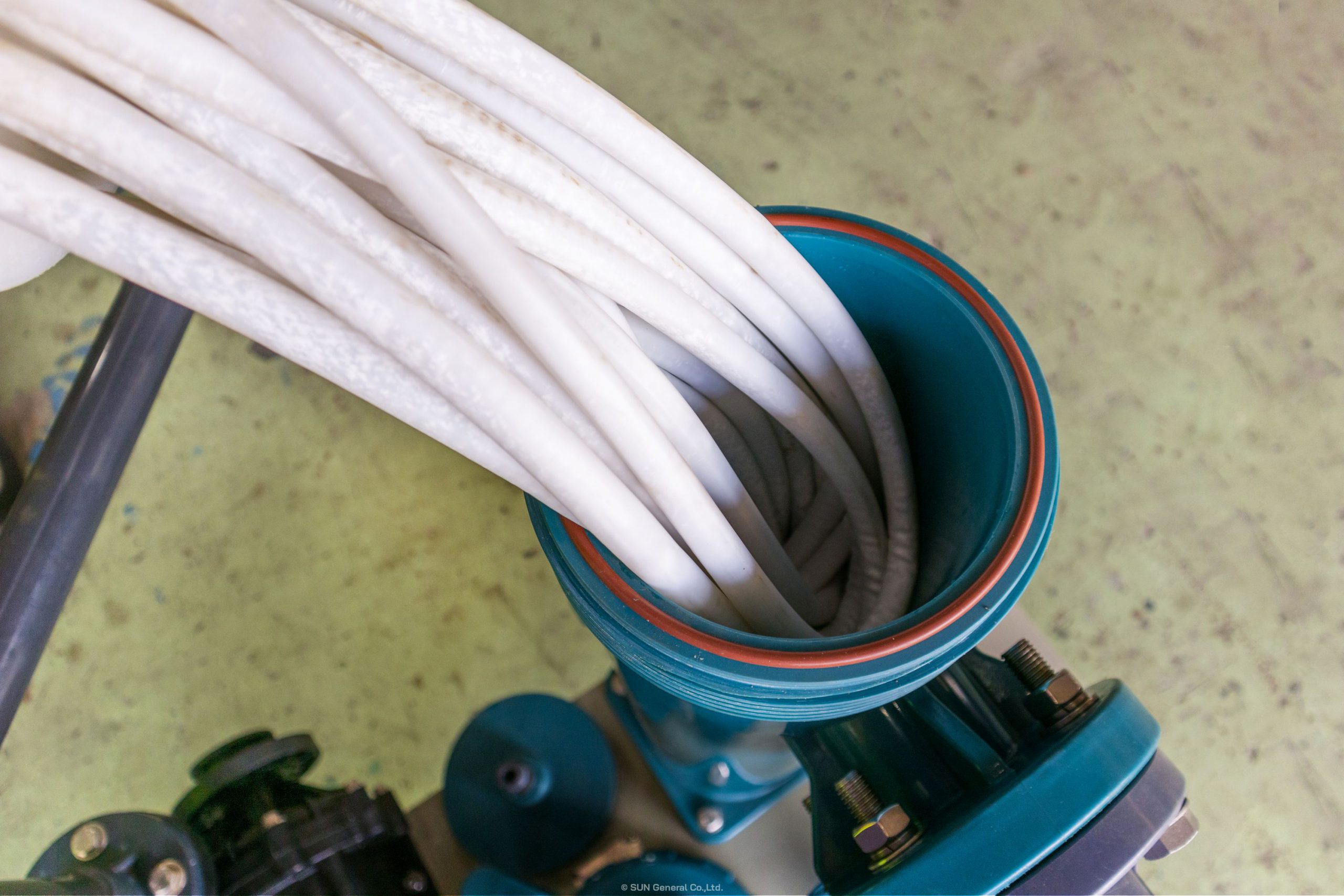

ฟิลม์กรองหลัก iFil 0.1-1.0 µm

วิดีโอสาธิตสารใช้งาน และผลการทดลองหลังกรอง

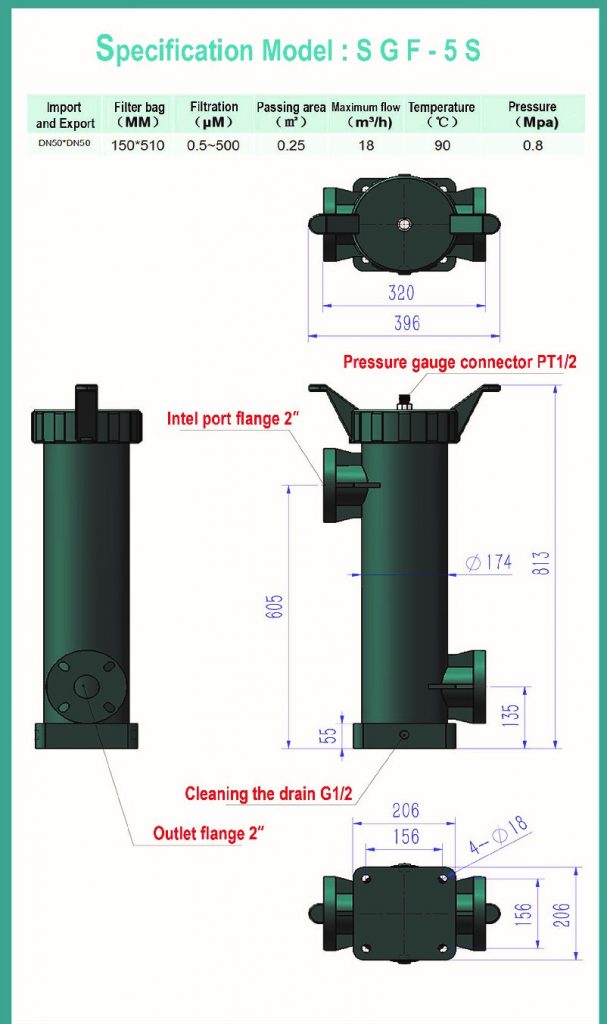

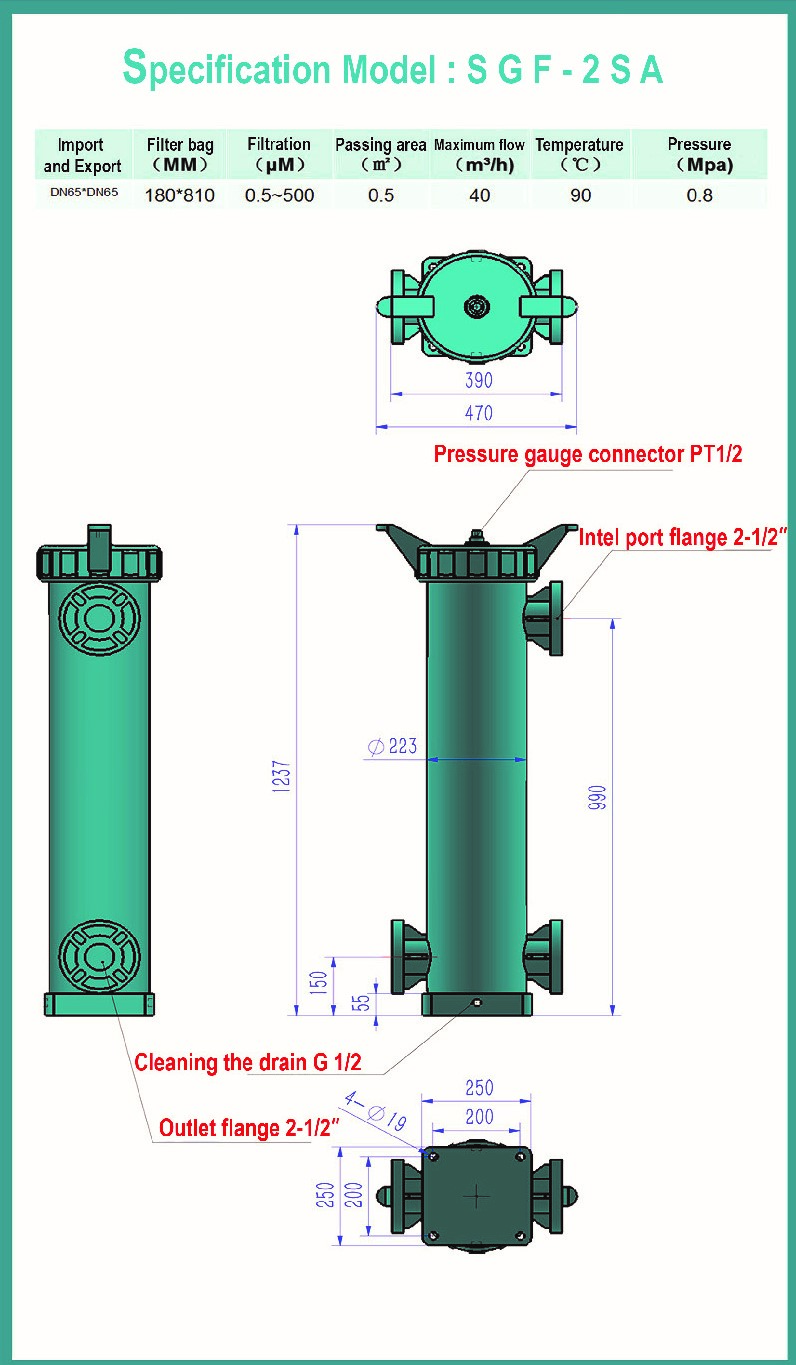

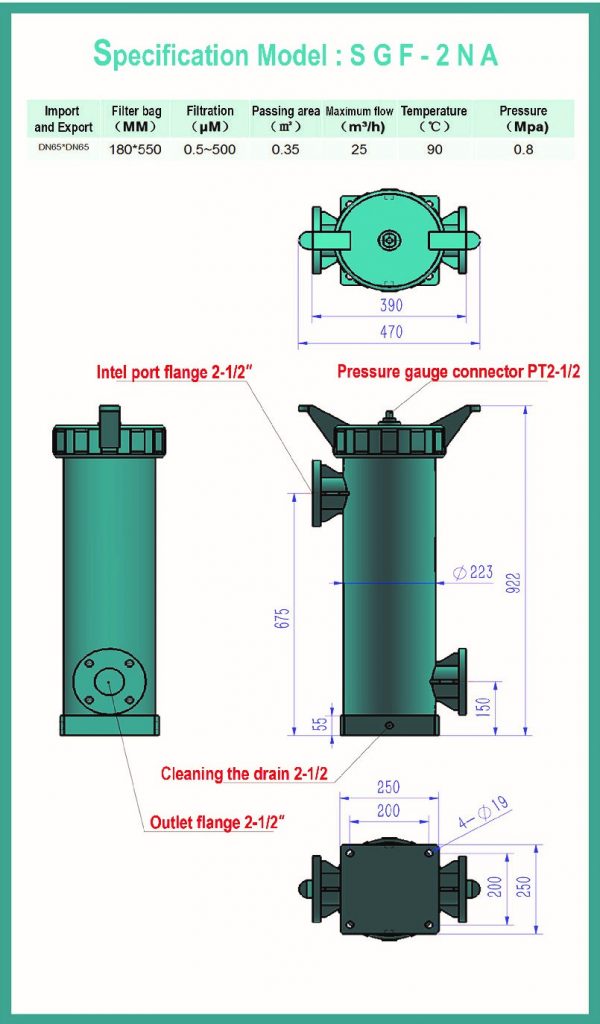

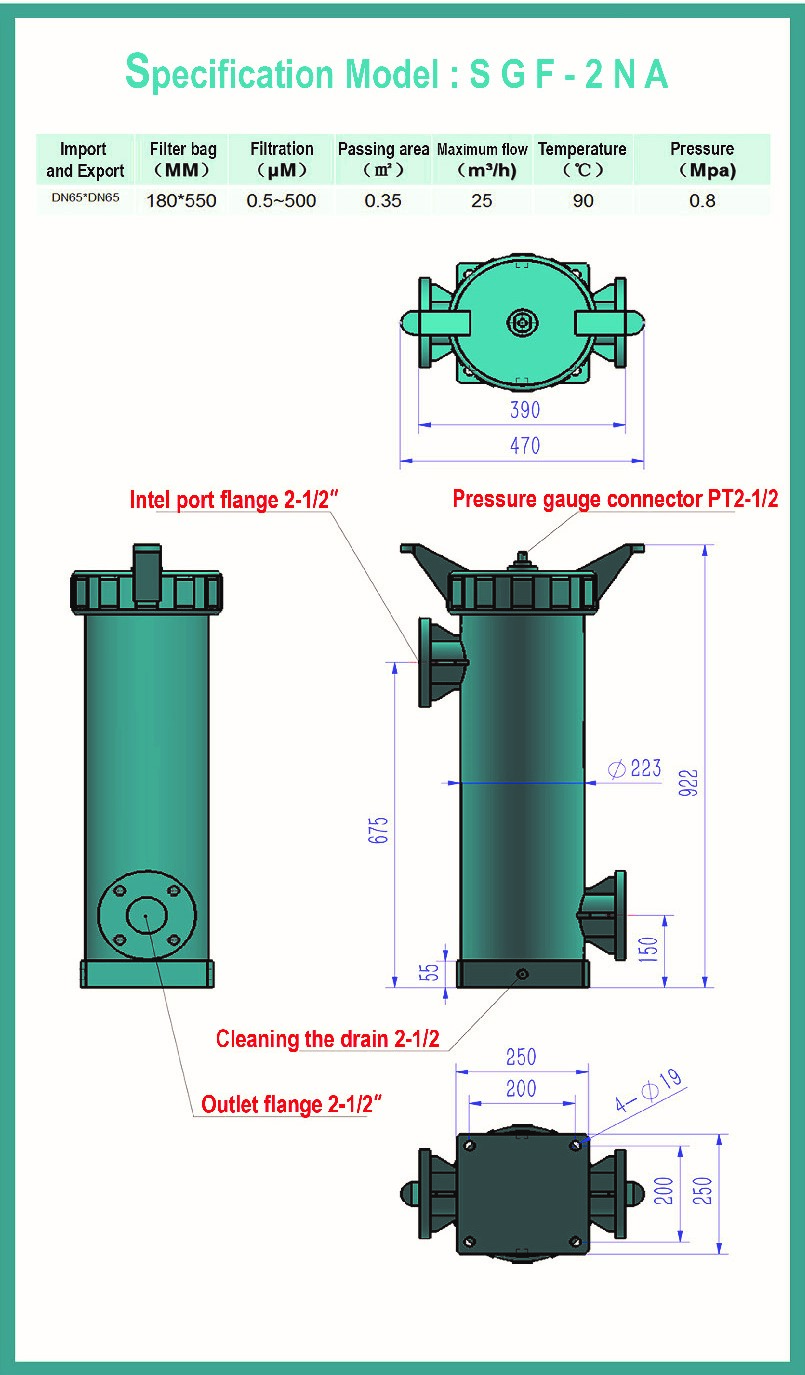

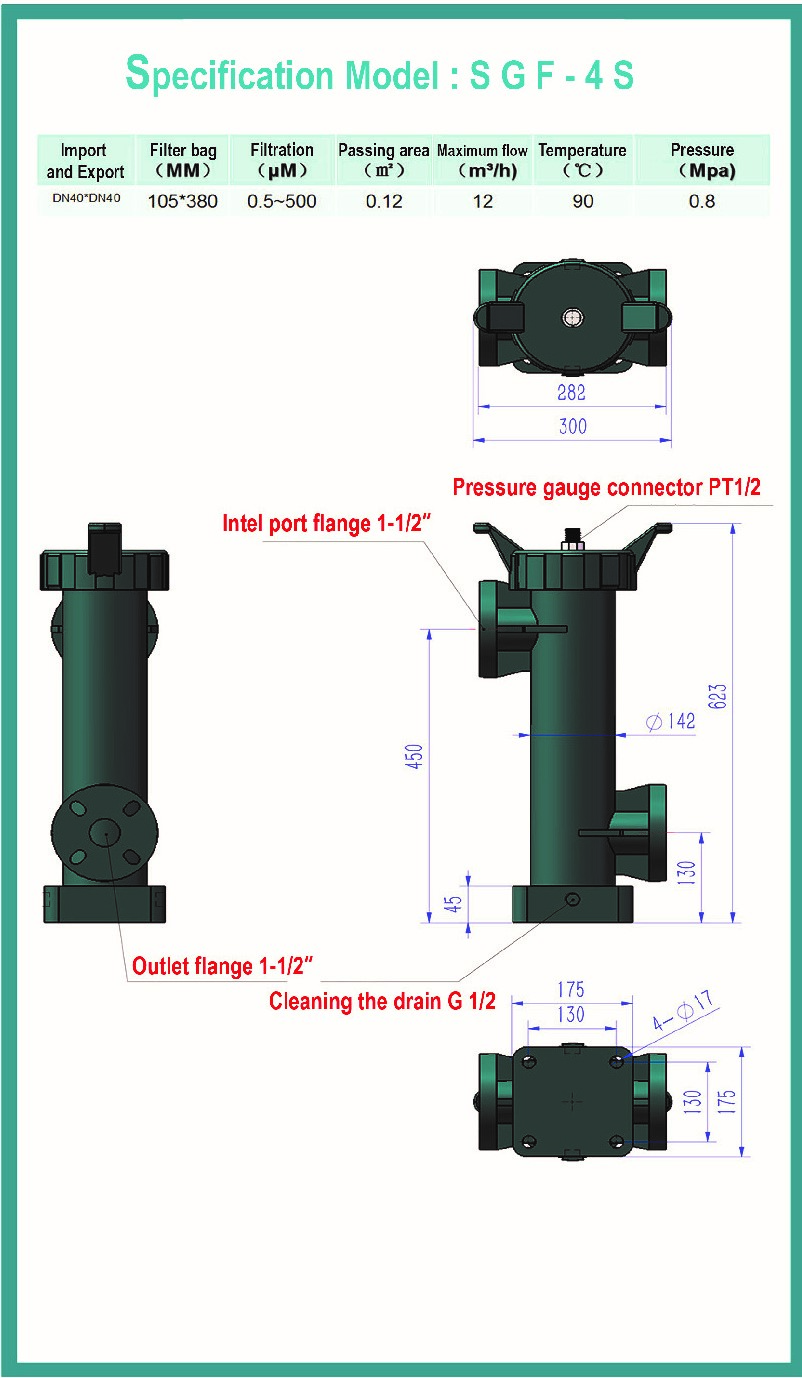

รายละเอียดและข้อมูลทางเทคนิค

NO	PROJECT	MODEL			IN CONCLUSION
NO	PROJECT			SUN FILTER	IN CONCLUSION	TRADITIONAL FILTER
1	Comparision of innovative technologies	Membrane filtration, 0.1um absolute filter pore size, not only can with stand high oil, but also ultra-fine filtration, with good filtration effect, the first time the activated carbonpowder in the plating solution is filtered up to 99.99% retention. Rate, the filtered plating solution is filtered with filter paper and leaves no trace	Use the wound core (or spray pp) to filter the filter pores \| accuracy is not enough, for the first time filtration with activated carbon powder in the plating solution, only 2% rejection. It is difficult to achieve the desired degree of filtration.	High-precision filtration to make up for the traditional filter filter \| poor filter effect, easy to cause defects in the plating parts, this is a qualitative leap.
2	Comparision of flow and energy consumption	Membrane filtration, 0.1um absolute filtration pore size, good filtration efficiency, filtration efficiency is at least 5 times that of traditional filters.	The wire-wound filter has a large filter aperture, and the large-capacity plating tank needs to be filtered at the same time to generate a large flow cycle, and the pump consumes high energy.	Sun filter is ultra-low energy consumption, which is the fifth of the traditional filter
3	Filter performance consumption	The unit bath can be filtered once to filter out 99.9% of the suspended impurities contained in the tank..	The unit tank is circulated and filtered once, only 3-5% of the suspended impurities contained in the bath liquid are removed, and the unit tank is circulated and filtered 20 times, and only 70% of the fluorinated impurities contained in the bath liquid can be removed. The filtering effect is poor.	Visible filter effect visible on the sun filter
4	Filter material consumption	The polymer filter material, the homogenous membrane and the supporting skeleton structure, can withstand the impact of strong acid, strong alkali and strong oxidation, ensuring no pollution to the plating solution, homogenizing membrane composite material, high pressure resistance, surface friction will not Damaged integrated structure, and has strong chemical and temperature resistance	Due to fierce competition, most filter manufacturers compete for compression costs. The main methods and adverse effects are: easy to block, poor filtration effect and stability, easy to contaminate the plating solution, secondary pollution to the environment, etc.	The sun filter is filtered using a new material membrane method.
5	Comparision of tank treated with consumption	Membrane filtration, using 0.1um absolute filter pore size, has a good filtration effect, and the interception rate of 99.99% effectively prevents tiny carbon powder from entering the bath.	When using activated carbon to treat the bath, it takes a long time to circulate, waiting for the carbon powder to block the pore size of the filter element before it can be filtered, but the tiny carbon powder has a great possibility to enter the bath and cause pollution to the bath.(The internal circulation fluid takes time, effort, and cost of energy consumption) .	It is easier to eliminate the troubles caused by carbon powder caused by the use of intelligent filter
6	Manual poperation error costconsumption	The modular design, disassembly and assembly in groups eliminates human error and quality accidents..	Due to human error, the installation is not correct, resulting in poor sealing of the filter element, poor filtration effect, and even the leakage of carbon powder affects the quality of the plated parts and wastes energy consumption.	Sun filter smart \| design, reducing human error $1
7	Comparison of removal effects oforganic decomposition product in plating bath costconsumption	Ofetol directly removes organic decomposition products from the plating bath, without additional cost and time, greatly increasing the use time of the plating solution and reducing production costs.	Can not be directly removed, relying on carbon adsorption, complex process, time-consuming and labor-intensive.	The sun filter greatly extends the life of the bath and effectively improves the quality of the plating.
8	Comparision environ mental pollution consumption	Use film to pass. The energy saving and emission reduction effect is remarkable..	The legacy of dangerous materials, high energy consumption, increased emissions and pollution, this treatment, the acid,	Sun filter is more energy efficient and environmentally friendly

MATERIAL SPECIFICATIONS
Substrate tube	Polyvinyidene Fluoride High Density Polyethylene
Membrane	Polyvinylidene Fluoride
Nominal Membrane Pore Size(μm)	0.05,0.1,0.5
Nominal Sinter Tube Pore Size(μm)	20,100
Maximum Differential Pressure (PSI)	60(1 inch tubes),120(1/2inch tubes)
Housing Materials	PVC,CPVC

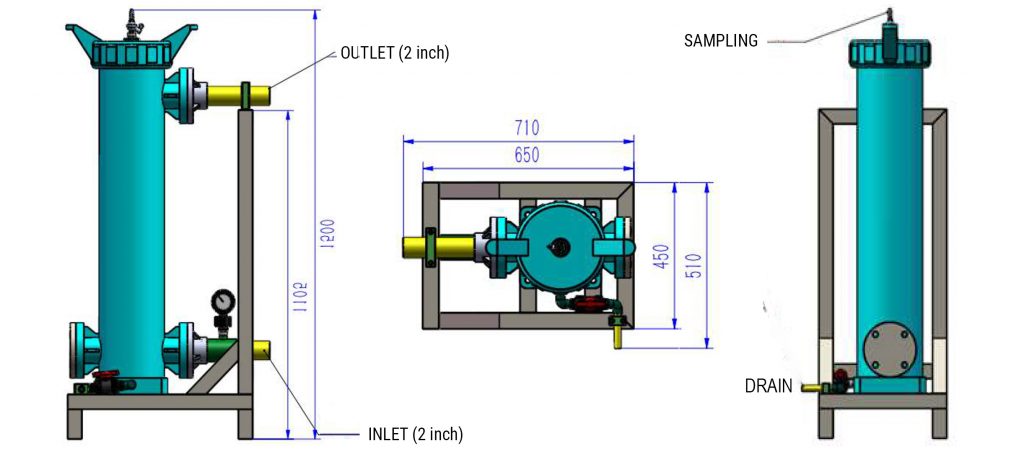

Housing Connections (42×1/2inch tube)	Length -72 inches Diameter -8 inches End Connection -8inch OD Victaulic groove Permeate Ports -3 inch male socket (for tubing connection) Sample Port -1/4 inch NPT plug
Housing Connections (10 or 13×1 inch tube)	Length -72 inches Diameter -6 inches End Connections -6 inch OD Victaulic groove Permeate Ports -3 inch male socket (for tubing connection) Sample Port -1/4 inch NPT plug
Housing Connections (4 or 5×1 inch tube)	Length -72 inches Diameter -4 inches End Connections -4 inch OD Victaulic groove Permeate Ports -11/2 inch male socket (for tubing connection) Sample Port -1/4 inch
Housing Connections (1×1 inch tube)	Length -72 inches Diameter -2.5 inches End Connections -1 inch threaded Permeate Ports -1 inch threaded Sample Port -1/4 inch NPT plug
